لباس خنک کننده مجيک (با استفاده از ورتکس تيوب) |
|
|
| |
لباس خنک کننده مجيک مي تواند به مدت طولاني تحت شرايط محيطي دما بالا کار کند. با وارد نمودن جريان هواي سرعت بالا ، هواي خنک را ايجاد مي کند. سپس اين هواي خنک از طريق لوله کشي داخل لباس، به هر بخشي از بدن منتقل مي شود و استفاده کننده در يک شرايط دماي راحت قرار مي گيرد. |
|
|
|
|
|
|
| |
|
|
|
|
| |
|
| |
خنک کننده ابزار (تفنگ هواي سرد) |
|
|
| |
تفنگ هواي سرد، وسيله اي است که براي حل نمودن يک مشکل قديمي استفاده مي شود. گرماي زياد ايجاد شده در عمليات ماشين کاري خشک، باعث کاهش طول عمر ابزار و سرعت ماشين کاري مي گردد. اين وسيله قادر است دماي هواي فشرده ورودي را تا حدود 30 درجه سلسيوس کاهش داده و ابزار را خنک کند. |
|
|
|
|
|
|
| |
|
|
|
|
| |
|
| |
خنک کننده تابلو برق ورتکس کولر ( خنک کننده تابلو برق-vortex cooler) با استفاده از لوله گردابي (ورتکس تيوب) |
|
|
| |
خنک کننده تابلو برق ورتکس کولر ( کابینت کولر- خنک کننده پانل برق)، وسيله اي کم هزينه جهت خنک کاري:
1- کنترل کننده هاي برنامه پذير 2- کابين هاي کنترل کننده خط توليد 3- محفظه هاي دوربين هاي مدار بسته 4- محفظه هاي لنز 5- مراکز کنترل موتور 6- کنترل کننده هاي سيستم NC/CNC
7- کابين کامپيوترها استفاده مي شود. |
|
|
|
|
|
|
| |
|
|
|
|
| |
|
| |
لوله گردابي (مجيک تيوب ،ورتکس تيوب، ورتکس کولر) |
|
|
| |
مجيک تيوب، وسيله اي است که جدايش هواي سرد و گرم را هنگامي که هواي متراکم شده از طريق نازلهاي ورودي بصورت مماس وارد آن مي شود، انجام مي دهد. هواي سرد و گرم ايجاد شده توسط اين وسيله ، در کارهاي صنعتي از قبيل (کاربردهاي کلي):
1-تجهيزات خنک کننده 2- يخچال ها 3- فرايندهاي گرمايش بکار مي رود. |
|
|
|
|
|
|
| |
|
|
|
|
| |
|
| |
وکيوم عمل کننده با هواي فشرده (Jets Vac ) |
|
|
| |
يک روش سريع و آسان جهت حمل کردن و وکيوم کردن :
1- گرانول ها
2- قرص و کپسول
3- محصولات غذايي
4- تراشه ها
5- کاغذ
6- قطعات صنعتي کوچک
7- پرک هاي پلاستيکي
سايز : 3/4 -5 اينچ
استفاده از وسيله وکيوم عمل کننده با هواي فشرده مي باشد. |
|
|
|
|
|
|
| |
|
|
|
|
| |
|
| |
تيغه هوا |
|
|
| |
تيغه هاي هوا، کارا ترين و بهينه ترين وسيله جهت صرفه جويي در مصرف هواي فشرده به منظور استفاده در کاربردهاي خنک کاري، خشک نمودن و تميز کاري است و توانايي اين را دارد که دبي هواي فشرده ورودي را تا 30 برابر تقويت نمايد و از آن در کاربردهاي زير استفاده مي شود:
1-خشک نمودن قطعه بعد از شستشو
2- تميز نمودن کانوير
3- خنک کاري قطعات يا اجزاء ماشين
4-خنک کاري و تميز نمودن فيلم
5-تميز کاري سطح قبل از رنگ کردن
6- زدودن تراشه و براده در عمليات کانوير
دبي هواي مصرفي ورودي: 12-145 فوت مکعب بر دقيقه
دبي هواي خروجي: 300-3600 فوت مکعب بر دقيقه
فشار هواي فشرده: 6.9 بار
اندازه: 3-36 اينچ
نسبت تقويت هوا: 25:1
|
|
|
|
|
|
|
| |
|
|
|
|
| |
|
| |

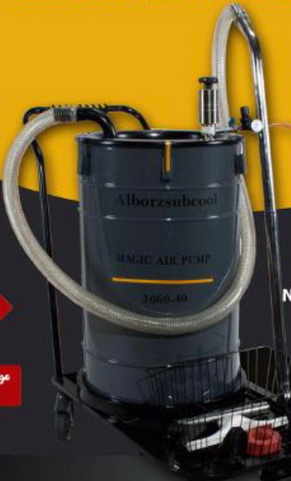

پمپ بشکه دوکاره ، پمپ بشکه کش ، پمپ تخلیه بشکه(پمپ هوايي مجيک جهت مکش و تخليه)، پمپ بشکه کش پنوماتیکی، پمپ بشکه کش بادی |
|
|
| |
سيستم پمپ بشکه عمل کننده با هواي فشرده البرز ساب کول ، خيلي سريع به هر نوع بشکه 30 يا 55 گالني سر بسته اي وصل مي شود. وکيوم خيلي قوي آن در کمتر از دو دقيقه ، بشکه را پر مي کند. با چرخاندن ساده يک شستي ، همان پمپ از جنس استنلس استيل، بشکه را سريعاً تخليه مي کند. لجن هاي خنک کننده مي توانند به سادگي دوباره پر شوند، خرده ريزه هاي روي کف وکيوم مي شوند يا مايعات آلوده شده در عرض چند دقيقه به تانک هاي فيلتراسيون منتقل مي شوند. |
|
|
|
|
|
|
| |
|
|
|
|
| |
|
| |
تقويت کننده هوا (مکنده دود ، بخار و گردو غبار از محيط و مخازن) |
|
|
| |
تقويت کننده هوا، وسيله اي است که با هزينه کم و بسادگي هوا، دود ، بخار و مواد سبک را حرکت مي دهد. تقويت کننده هاي هوا ، از اثر کوآندا جهت ايجاد حرکت هواي اطرافشان استفاده مي کنند. با استفاده از دبي کمي از هواي فشرده بعنوان چشمه توانشان، تقويت کننده هاي هوا حجم بزرگي از هواي اطراف را جهت توليد جريان خروجي با حجم بالا و سرعت بالا به سمت خود مي کشند. |
|
|
|
|
|
|
| |
|
|
|
|
| |
|
| |

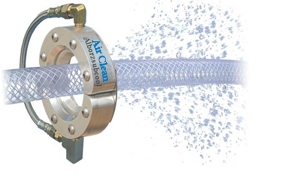

تميزکن هوايي (خشک کن سيم ، کابل و لوله) |
|
|
| |
تميزکن هوايي شرکت البرز ساب کول در سايزهاي 1/2 اينچ تا 4 اينچ و بالاتر از اين سايزها طبق سفارش: • ايده آل براي زدودن، خشک کردن، تميز کردن، خنک کاري لوله، کابل، پروفيل هاي اکسترود شده، شيلنگ و سيم • طراحي بازشو، نصب وسيله را دور سطح مواد آسان مي کند.
• قابليت ساخت از جنس استنلس استيل و آلومينيومي |
|
|
|
|
|
|
| |
|
|
|
|
| |
|
| |

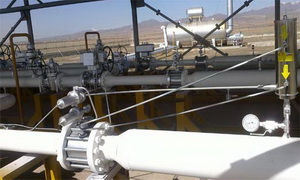

گرمكن گاز پايلوت گردابي (قابل نصب در ايستگاههاي تقليل فشار گاز طبيعي) جهت گرمايش گاز پايلوت رگلاتورهاي تقليل فشار پايلوت دار |
|
|
| |
گرمكن گاز پايلوت گردابي شركت البرز ساب كول، از يخ بستن گاز طبيعي در ايستگاههاي تقليل فشار جلوگيري مي كند. هسته گرمكن گاز پايلوت گردابي، از يك لوله گردابي (ورتكس تيوب) استفاده شده است كه با استفاده از اختلاف فشار گاز موجود در ايستگاهها كار مي كند و انرژي دروني جريان گاز را كه فشار آن كاهش داده شده، به شار گرمايي با شدت بالا تبديل مي كند. انرژي گرمايي رها شده پس از عبور از يك مبدل حرارتي كه روي ديواره لوله گردابي نصب شده، جهت گرمايش گاز پايلوت بكار مي رود. بخشي از شار گرمايي توليد شده جهت گرمايش نازلهاي ورودي كاهنده فشار لوله گردابي مصرف مي گردد. |
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
